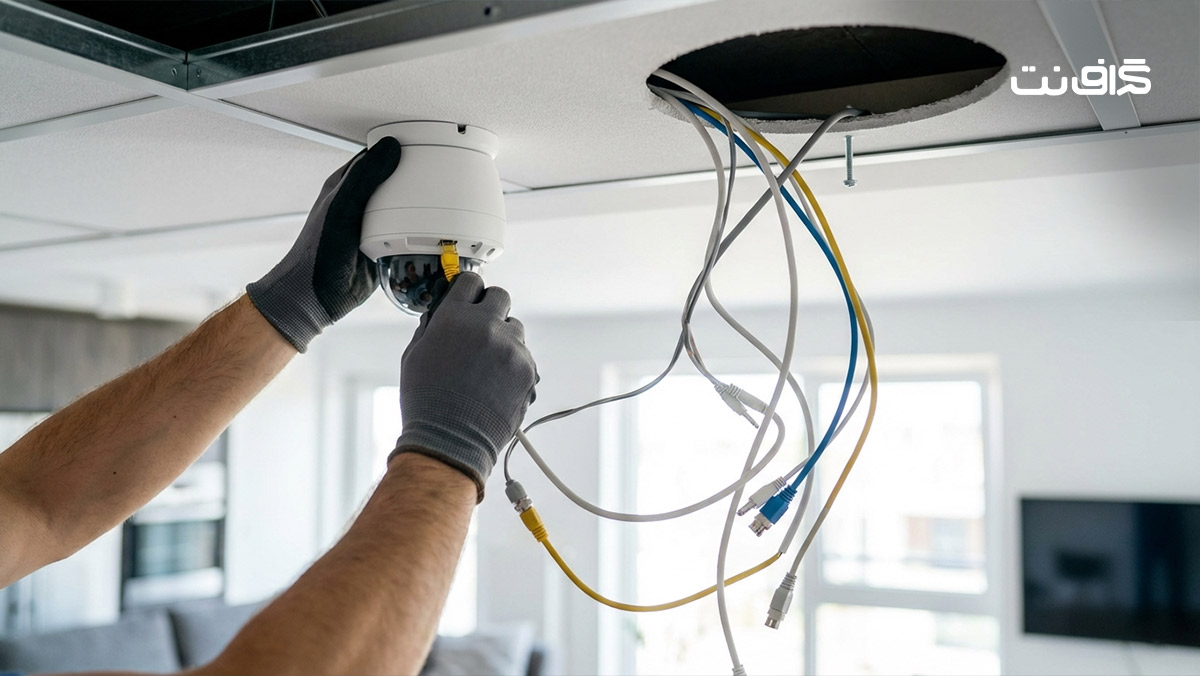

چالشهای کابلکشی دوربین مداربسته در برجهای بالای ۱۰ طبقه + راهکارها
آیا تصاویر دوربینهای طبقات بالای برج شما با تاخیر پخش میشود؟ آیا نویز و خطهای افقی روی تصویر میبینید؟ یا بدتر از آن، پیمانکار به شما گفته که برای کابلکشی به کیلومترها کابل نیاز دارید و هزینه آن سرسامآور است؟
نصب دوربین مداربسته در برجهای بلند (High-Rise Buildings) هیچ شباهتی به خانههای ویلایی یا آپارتمانهای معمولی ندارد. اینجا با چالش «فاصله» و «تداخل امواج» روبرو هستیم. در این مقاله تخصصی، چالشهای اصلی و راهکارهای مدرن داهوا برای سال ۱۴۰۴ را بررسی میکنیم.
چالش اول: افت سیگنال در فواصل طولانی (محدودیت ۱۰۰ متر)
بزرگترین دشمن دوربین مداربسته در برجها، متراژ کابل است.
استاندارد شبکه (Cat6): کابلهای شبکه استاندارد فقط تا ۱۰۰ متر داده را منتقل میکنند. اگر فاصله دوربین طبقه ۱۵ تا اتاق مانیتورینگ در همکف ۲۰۰ متر باشد، تصویر قطع میشود.
کابل کواکسیال (RG59): در فواصل زیاد دچار افت کیفیت شدید و نویز میشود.
راهکار مهندسی: تکنولوژی ePoE داهوا (Extended Power over Ethernet)
داهوا برای حل این مشکل، تکنولوژی انقلابی ePoE را معرفی کرده است. با استفاده از سوئیچها و دوربینهای ePoE داهوا، شما میتوانید تصویر و برق را تا فاصله ۸۰۰ متر (بدون نیاز به تکرارکننده) روی یک کابل شبکه معمولی منتقل کنید!
این یعنی صرفهجویی عظیم در خرید تجهیزات جانبی و کابلکشی مجدد.
چالش دوم: نویز شدید آسانسور و برق فشار قوی
برجها پر از کابلهای برق فشار قوی و موتورهای قدرتمند آسانسور هستند. عبور کابل دوربین از کنار چاه آسانسور یا داکت برق، باعث ایجاد نویز الکترومغناطیسی (EMI) روی تصویر میشود.
راهکار: فیبر نوری (Fiber Optic) یا رادیو وایرلس
برای فواصل عمودی طولانی در برجها (مثلاً اتصال سوییچ طبقه ۲۰ به اتاق سرور)، بهترین گزینه استفاده از کابل فیبر نوری است.
فیبر نوری هیچگونه نویزی از برق نمیگیرد.
سرعت انتقال داده در آن هزاران برابر کابل مسی است.
برای دوربین داخل کابین آسانسور نیز، به جای کابلکشی (که احتمال پارگی دارد)، از رادیوهای وایرلس داهوا استفاده میکنیم که تصویر را بیسیم ارسال میکنند.
چالش سوم: حجم انبوه کابلها در رایزر (The Spaghetti Mess)
تصور کنید بخواهید برای یک برج ۲۰ طبقه با ۱۰۰ دوربین، ۱۰۰ رشته کابل را از طبقات بالا تا همکف بکشید! داکتهای ساختمان پر میشود و عیبیابی در آینده غیرممکن خواهد بود.
راهکار: طراحی شبکه درختی (Cascading) با سوئیچهای داهوا
به جای کشیدن همه کابلها به همکف، ما از روش توزیع سوئیچ در طبقات استفاده میکنیم.
مثلاً: دوربینهای طبقات ۱۵ تا ۲۰ به یک سوئیچ در طبقه ۱۷ وصل میشوند و از آنجا فقط یک کابل فیبر نوری به اتاق سرور میرود. این کار هزینههای کابلکشی را تا ۶۰٪ کاهش میدهد و نظم رایزرها را حفظ میکند.
چرا کابلکشی برج کار هر نصابی نیست؟
اجرای پروژه در ارتفاع، نیاز به محاسبات دقیق مهندسی دارد:
محاسبه افت ولتاژ (Voltage Drop) تا دوربینها خاموش نشوند.
انتخاب نوع کابل (SFTP شیلد دار) برای مقابله با نویز.
آرایش رک (Rack Organization) حرفهای برای مدیریت صدها پورت شبکه.
تیم فنی ما با تجربه اجرای پروژههای بلندمرتبه در تهران، نقشههای دقیق کابلکشی را طراحی کرده و از تجهیزات اورجینال داهوا (شامل سوئیچهای PoE صنعتی و کابلهای تست فلوک) استفاده میکند.
قبل از اینکه دیوارها را بشکافید یا هزینه اضافی بپردازید، برای طراحی نقشه شبکه با ما مشورت کنید:
📞 مشاوره فنی و طراحی پروژه:65021046-021
